三端可控矽BTB12 貼片华体会体育沃尔夫斯堡 BTB12 TO-263 非絕緣可控矽

貼片华体会体育沃尔夫斯堡 BTB12的引腳圖：

貼片华体会体育沃尔夫斯堡 BTB12的特點：

• NPNPN 五層結構的矽雙向器件

• P 型對通擴散隔離

• 台麵玻璃鈍化工藝

• 背麵多層金屬電極

• 工作結溫高，換向能力強

• 高電壓變化率 dV/dt

• 大電流變化率 dI/dt

• 符合 RoHS 規範

• 封裝形式：TO-263


貼片华体会体育沃尔夫斯堡 BTB12的應用：

        加熱控製器、調光/調速控製器、洗衣機、攪拌機、咖啡壺、電動工具、吸塵器等家用電器

貼片华体会体育沃尔夫斯堡 BTB12的極限值(T_CASE=25℃)：

• 斷態重複峰值電壓 V_DRM/V_RRM：600/800V

• 通態均方根電流 I_T(RMS)：12A

• 通態不重複浪湧電流 I_TSM：120A

• 通態電流臨(lin) 界上升率 dI_T/dt：50A/μs

• 門極峰值電流 I_GM：4A

• 門極平均功率 P_G(AV)：1W

• 存儲(chu) 溫度 T_STG：-40~+150℃

• 工作結溫 T_j：-40~+125℃

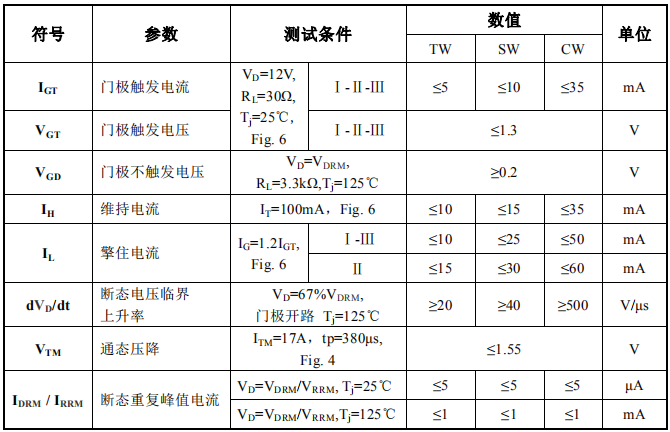

貼片华体会体育沃尔夫斯堡 BTB12的電特性：
